Kia Optima: se le iba a caer el vidrio y rediseñamos en 3D las bases del elevador

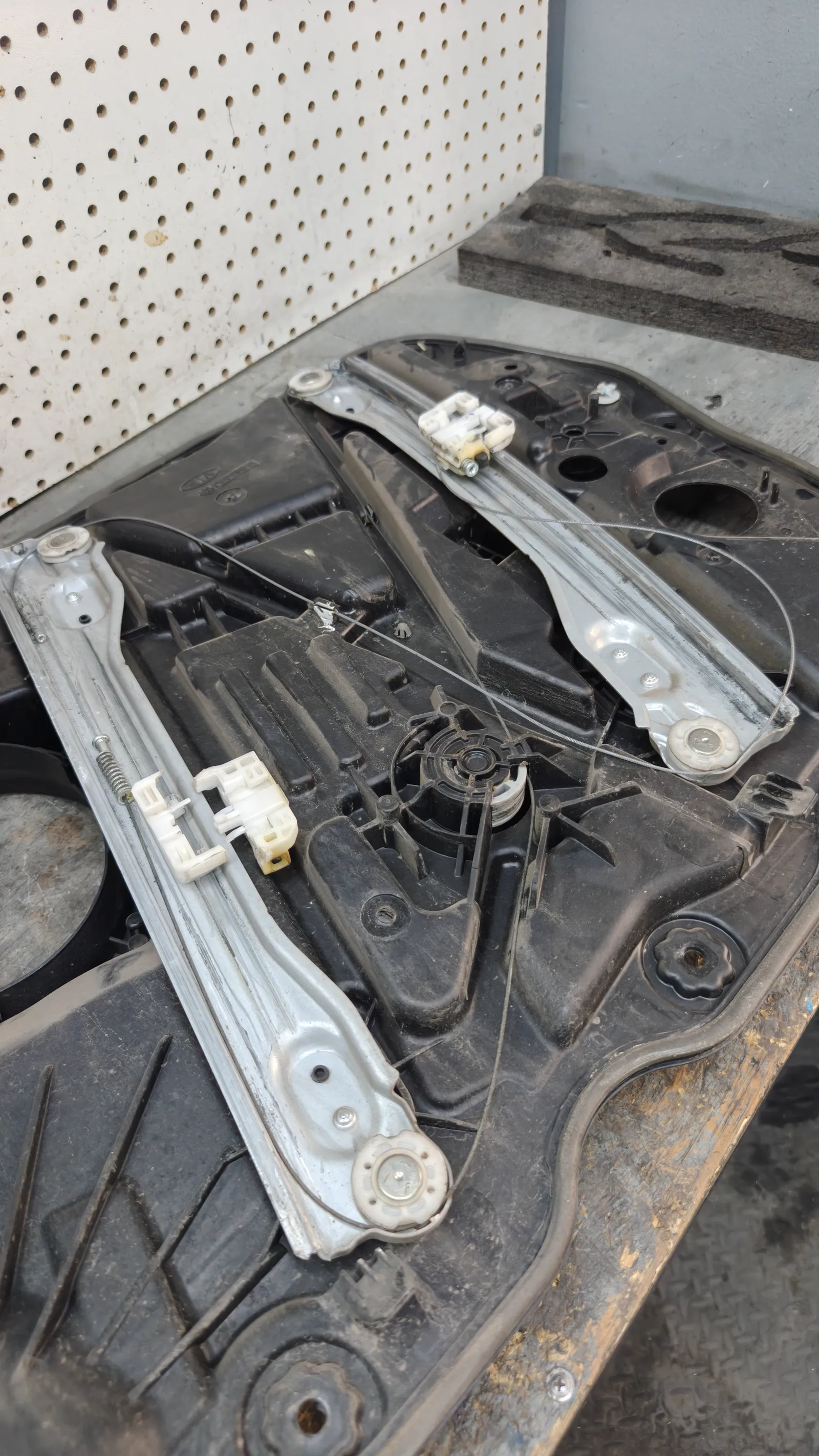

Este Kia Optima llegó porque la ventana del chofer estaba fallando. En este modelo, el elevador viene integrado a la charola de la puerta, donde también se montan el arnés y la tapicería.

Aquí está la causa: las dos bases de plástico que sujetan el vidrio se quebraron. Una se partió por completo, y la otra ya iba a medias. Al partirse, el chicote se suelta y pierde tensión. Si se terminaba de partir la otra, se caía todo el vidrio.

Vamos a cambiar los chicotes y a mejorar la base: en lugar de dos partes separadas, una sola pieza rígida. Pegamos la base rota sólo para medirla con el vernier, y la dibujamos con los perfiles por donde pasa el chicote.

La nueva es maciza, sin los huecos de la original, y el resorte del chicote queda encerrado. Lleva refuerzos justo donde la vieja se partía, y la imprimimos en 3D, en policarbonato. Así salen de la impresora, todavía con su material de soporte.

Junto a las rotas se nota la diferencia, y ya limpias se deslizan muy bien sobre el riel. Aquí están las bases nuevas ya instaladas, cada una con su tope, listas para montar en la puerta.

Y así quedó: ya con la puerta tapizada, el vidrio baja parejo y vuelve a subir sin forzarse, con las bases nuevas trabajando.
